دیگ فولادی آب بند در سه نوع دیگ آب داغ آب بند، دیگ آب گرم آّب بند و دیگ آب گرم فایرباکس تولید می شود .تولید دیگ فولادی تولیدی شرکت آب بند از 82.000 تا 12.000.000 کیلوکالری بر ساعت امکان پذیر است .انواع دیگ فولادی آب بند با فشار های کاری 2،6 و 10بار و بصورت سفارشی در فشارهای بالاتر نیزتولید می شوند.

فولاد مصرفی در تولید دیگ های آب گرم آب بند از نوع A516GR70   یا 17MN4  می باشند .تیوب های حرارتی از نوع  ST35/8  می باشند.قطعات خارج از ناحیه فشار مانند پایه ها،اگزوز و... از جنس  ST37  می باشند.
تمامی مدل های دیگ فولادی آب بند پس از ساخت با فشار 5/1 برابر فشار طراحی تست می شوند.

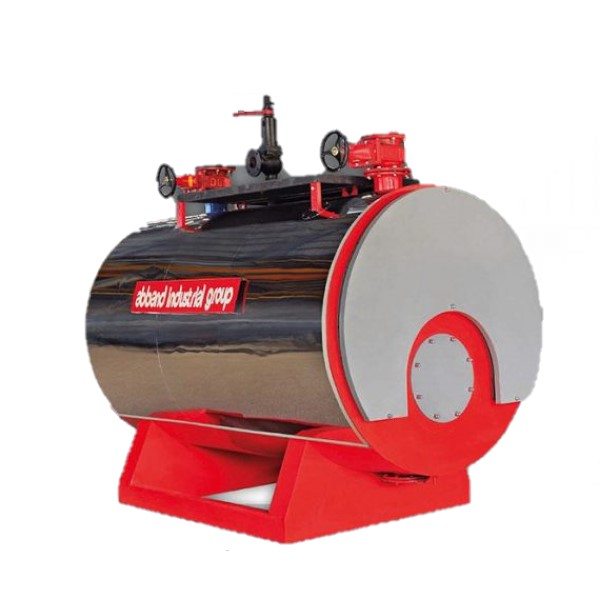

دیگ فولادی آب داغ آب بند



دیگ فولادی آب داغ آب بند به صورت 2 پاس یا 3 پاس با فشار کاری 10،6 و یا بالاتر نیز امکان تولید شدن دارند .متریال مصرفی در ساخت قطعات تحت فشار دیگ آب داغ آب بند از نوع  17MN4 یا A516GR70  می باشند  .تیوب ها از جنس  ST35/8 ، جوشکاری ها  در نهایت تحت آزمایش اولتراسونیک و آزمایش فشار به میزان 1.5 برابر فشار کاری تحت عنوان تست هیدرواستاتیک قرار می گیرند.

جوشکاری نقاط تحت فشار دیگ فولادی آب داغ آب بند توسط دستگاه به صورت  SAW و زیر پودری انجام می پذیرد.

کلاس فلنچ های مورد استفاده  150  و 300 می باشند.

عکس و جدول



دیگ فولادی آبگرم آب بند

دیگ فولادی آبگرم آب بند از ظرفیت 82.000 تا 8.000.000 کیلوکالری بر ساعت با فشار کاری 6 بار تولید می شوند.دیگ فولادی آب بند  آبگرم بر اساس استاندارد  BS855 1992 طراحی و تولید می شود .

انواع دیگ آب گرم فولادی آب بند از نوع فایرتیوب 3 پاس یا 2 پاس کوره برگشتی می باشند.که نوع سه پاس آن می تواند از نوع وت بک یا درای بک باشد.

متریال مورد استفاده در تولید دیگ آبگرم فولادی در نقاط تحت فشار از نوع  17MN4 یا  A516GR70    می باشد.فلنچ های مورد استفاده در دیگ آبگرم فولادی از کلاس  150  و 300  می باشند.

عکس و جدول

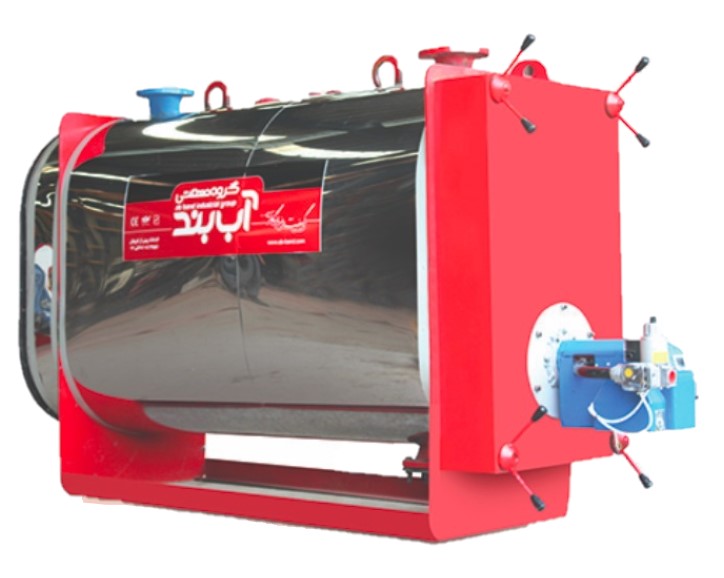

دیگ فولادی فایرباکس آب بند

دیگ فولادی فایرباکس آب بند از نظر نوع تکنیک نصب مشابه دیگ های فایرتیوب می باشد که به صورت بیضی با ارتفاع بیشتر از عرض طراحی می شوند. دیگ فایرباکس آب بند به نسبت کم حجم تر و فشرده تر از دیگ های معمول طراحی می شوند.

این نوع دیگ فولادی از نوع سه پاس با راندمان 92% می باشد.

ظرفیت تولیدی دیگ فایرباکس آب بند از 82.000 تا 1.000.000 کیلوکالری بر ساعت می باشد که امکان طراحی در   فشار 12 بار را دارا می باشد .

کوره و محل نصب مشعل در دیگ فایرباکس آب بند در پایین ترین نقطه و پاس سوم در بالاترین نقطه دیگ قرار دارد .این پیکره بندی موجب انتقال حرارت بیشتر و افرایش راندمان می شود.

از دیگ فولادی فایر باکس در پروژه هایی استفاده میشود که فضای کمتری برای موتورخانه در نظر گرفته شده است.
