فن سانتریفوژ

فن سانتریفوژ

فن گریز از مرگز یا فن سانتریفوژ .    Centrifuge fan

فن سانتریفوژ دارای پروانه های استوانه ای است که در راستای پروانه  تعدادی تیغه به مرکزیت محور دارد.هنگامی که فن میچرخد تیغه ها با زاویه تعیین شده در تقابل با
هوا قرارمیگیرند و نیروی گریز از مرکز ایجاد شده سبب حرکت ذرات هوای بین تیغه ها میشود.هوای جایگزین ازمحل محورفن مکش میشود. فن های سانتریفوژدارای
محفظه حلزونی هستند.



فن های سانتریفوژ از نظر نوع پروانه وکارایی به۶دسته تقسیم میشوند.



فن سانتریفوژ ایرفویل  air foil
از فن ساتریفوژ ایرفویل بدلیل ضخامت بالای پروانه و مقاومت بالاتر به نسبت سایر فن ها میتوان در کاربری هایی که نیازمند سرعت بالا یا فشار استاتیکی بالاترهستند

استفاده کرد (تا۷۵۰۰پاسکال). فن سانتریفوژایرفویل دارای راندمان بالا معادل ۹۲٪ وکمترین میزان صدا و دارای قابلیت تولید جریان هوای یکنواخت میباشد.
فن ایرفویل نیز یک نوع فن بکوارد backward است.



فن سانتریفوژبا پروانه منحنی شکل رو به عقب backward-curved
فن سانتریفوژ با پروانه بکوارد منحنی شکل رو به عقب backward  curved که شبیه به فن ایرفویل هستند با این تفاوت که مقاومت کمتری دارند.

از فن سانتریفوژ منحنی بکوارد میتوان در طراحی خاص برای حابجایی ذرات موجود در هوا نیز استفاده کرد.راندمان این نوع فن ۸۰ درصد است.

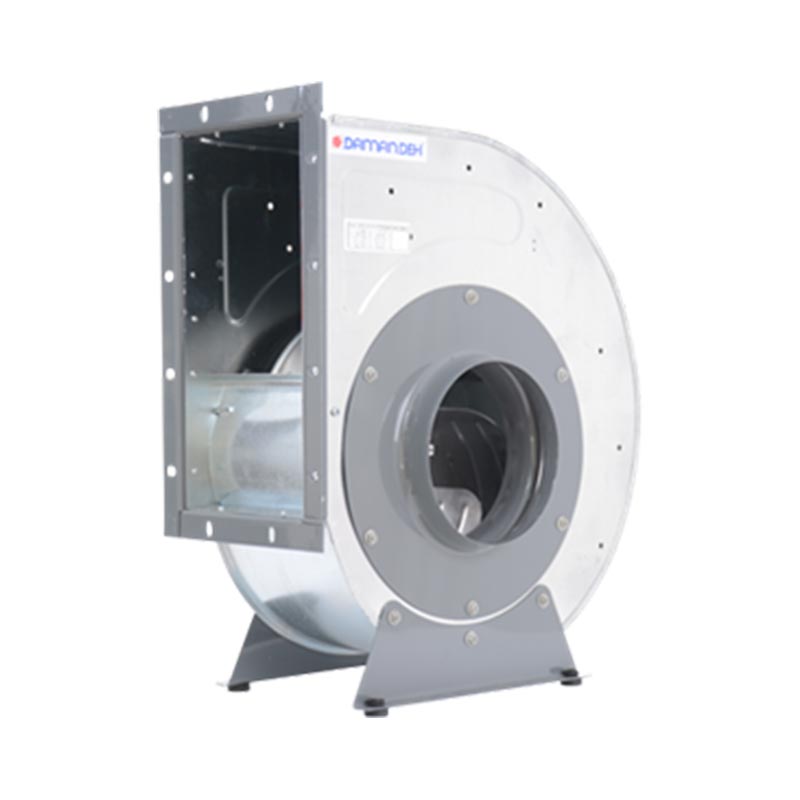

فن سانتریفوژ با پروانه مایل به عقب backward
فن سانتریفوژ با پروانه مایل به عقب backward in clined  که جزء پر کاربرد ترین فن های سانتریفوژ هستند دارای مقاومت کمتری نسبت به پروانه های انحنا به عقب
هستند و در اکثر اگزاست فن ها از این نوع فن استفاده میشود.
فن های سانتریفوژ بکوارد دارای مکش قوی هستندلذا از این فن ها برای مکش و تخلیه هوا استفاده میشود.



فن سانتریفوژ شعاعی radial ،فن شعاعی با پروانه شعاعی در نوک پروانهradial-tip

 فن سانتریفوژ رادیال radial که در دو نو رادیال و رادیال در نوک تولید میشوند.

 فن های رادیال دارای فشار استاتیک بالا و حجم پایین هستند. کاربری این نوع فن اکثرا صنعتی میباشد.راندمان نوع فن رادیال درنوک معادل ۷۰ درصد و راندمان نوع رادیال
معادل ۶۵درصد است.



فن سانتریفوژ با پروانه منحنی شکل رو به جلو forward-curved

 فن سانتریفوژ انحنا به جلوforward curved که در واقع یکی از پرکاربرد ترین نوع فن هاست دارای تیغه های کوچکتر و منحنی شکل در نوک پروانه است . که در سیستم
های تهویه مطبوع و کولرآبی کاربرد فراوانی دارند.

راندمان پایین این فن از معایب آن محسوب میشود که معادل ۶۵درصد است.از دیگرمعایب این نوع فن میتوان به خارج شدن از حالت بالانس به دلیل آلوده شدن به گردو
غبار اشاره کرد.

فن سانتریفوژ فوروارد نسبت به فن سانتریفوژ یکوارد فشار خروجی بیشتری تولید میکنند لذا از این نوع فن در سیستمهای تغذیه هواو دمنده ها استفاده میشود.

انتخاب فن و اگزاست فن

 انتخاب فن و اگزاست فن نیاز به کارشناسی و بررسی دقیق عوامل زیر دارد

کاربری سیستم   (تهویه مطبوع-صنعتی-انتقال مواد و ...)

ظرفیت هوادهی
میزان صدای مجاز

افت فشار سیستم
محل نصب
دمای کاری و... .
